Trong ngành kim hoàn, dù đã được hỗ trợ bởi công nghệ 3D tiên tiến đến đâu, quá trình chế tác vẫn luôn tiềm ẩn những rủi ro kỹ thuật. Việc xử lý lỗi một cách nhanh chóng và chính xác là yếu tố quyết định hiệu suất và chi phí sản xuất. Các vấn đề như lỗ hổng khi đúc (Porosity), sai lệch kích thước nghiêm trọng, hay tình trạng khắc phục gãy chấu nhẫn sau khi gắn đá là những thử thách thường xuyên mà mọi xưởng kim hoàn đều phải đối mặt.
Bài viết chuyên sâu này sẽ cung cấp hướng dẫn toàn diện, dựa trên kinh nghiệm thực tiễn, về cách nhận diện, phân tích nguyên nhân gốc rễ và đưa ra giải pháp khắc phục triệt để các lỗi đúc trang sức và các vấn đề kỹ thuật khác. Nắm vững nghệ thuật kiểm soát chất lượng chế tác và xử lý sự cố không chỉ giúp bạn giảm thiểu lãng phí kim loại quý mà còn nâng cao danh tiếng về độ bền và tính chuyên nghiệp của sản phẩm.

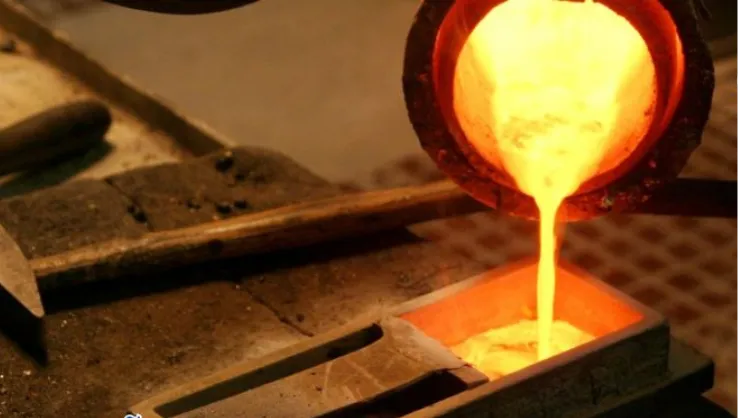

1. Phân Tích Lỗi Đúc Trang Sức: Nguyên Nhân và Khắc Phục Lỗ Hổng
Lỗ hổng khi đúc (Porosity) là một trong những lỗi nghiêm trọng nhất, ảnh hưởng trực tiếp đến độ bền và vẻ đẹp của kim loại.
1.1. Lỗ Rỗng Do Khí (Gas Porosity)
- Nguyên nhân: Khí bị mắc kẹt trong kim loại lỏng do khuôn thạch cao không thông khí tốt, hoặc kim loại quá nhiệt.
- Giải pháp khắc phục: Tối ưu hóa chu trình nung khuôn (Burnout cycle), đảm bảo thạch cao khô hoàn toàn; sử dụng máy đúc trang sức chân không để hút khí triệt để; sử dụng kim loại đã được khử ôxy hóa (Deoxidized Alloys).
1.2. Lỗ Rỗng Do Co Ngót (Shrinkage Porosity)
- Nguyên nhân: Xảy ra khi kim loại đông đặc không đồng đều, và không có đủ kim loại lỏng để bù vào thể tích co lại.
- Giải pháp khắc phục: Điều chỉnh vị trí và kích thước cây đúc (Sprue) để đảm bảo các vùng dày nhất đông đặc cuối cùng; tăng nhiệt độ khuôn/kim loại một cách hợp lý; áp dụng kỹ thuật đúc ly tâm trang sức có áp suất.
1.3. Lỗi Điền Đầy Không Hoàn Toàn (Incomplete Fill)
- Nguyên nhân: Kim loại nguội quá nhanh, hoặc quá trình đúc không đủ lực.
- Giải pháp khắc phục: Tăng nhẹ nhiệt độ đúc, đảm bảo mẫu sáp không quá mỏng; kiểm tra và bảo trì lực hút/lực quay của máy đúc.
2. Kiểm Soát Chất Lượng Chế Tác: Xử Lý Sai Lệch Kích Thước
Sai lệch kích thước (Dimension Error), đặc biệt là size nhẫn, là lỗi dễ gây ra sự không hài lòng của khách hàng và tốn kém khi sửa chữa.
2.1. Sai Lệch Do Thiết Kế CAD
- Nguyên nhân: Tính toán sai số co ngót của kim loại (Shrinkage Factor) trong phần mềm CAD.
- Giải pháp khắc phục: Luôn kiểm tra lại tỷ lệ co ngót của hợp kim đang dùng (thường $1.5\% - 3\%$); sử dụng các công cụ đo lường trong CAD để kiểm soát chất lượng chế tác mô hình trước khi xuất file.
2.2. Sai Lệch Do Quy Trình Đúc
- Nguyên nhân: Khuôn thạch cao bị giãn nở quá mức hoặc nứt trong quá trình nung.
- Giải pháp khắc phục: Sử dụng thạch cao chất lượng cao, tuân thủ nhiệt độ nung tiêu chuẩn; kiểm soát tỷ lệ nước/thạch cao khi bó khuôn.
2.3. Sai Lệch Do Thao Tác Thủ Công
- Nguyên nhân: Ép hoặc kéo nhẫn quá mức trong quá trình mài dũa hoặc đánh bóng.
- Giải pháp khắc phục: Sử dụng búa da/cao su và trục nhẫn (Mandrel) có kích thước chuẩn để điều chỉnh size nhẫn một cách từ từ, tránh dùng lực quá mạnh.
3. Khắc Phục Gãy Chấu Nhẫn và Lỗi Lắp Ráp
Chấu nhẫn là bộ phận chịu lực và đảm bảo tính thẩm mỹ, khắc phục gãy chấu nhẫn là kỹ năng bắt buộc.
3.1. Phân Tích Nguyên Nhân Gãy Chấu Sau Đúc
- Nguyên nhân: Thiết kế chấu quá mỏng trong CAD, hoặc chấu bị lỗ rỗng (Porosity) sau đúc.
- Giải pháp khắc phục: Tăng độ dày chấu (Minimum $0.8 \text{mm}$ - $1.0 \text{mm}$); kiểm tra chấu dưới kính lúp sau đúc, nếu bị lỗ rỗng nặng cần phải hàn Laser hoặc đúc lại.
3.2. Khắc Phục Gãy Chấu Nhẫn Trong Quá Trình Gắn Đá
- Nguyên nhân: Thợ gắn đá sử dụng lực quá mạnh hoặc chấu quá giòn do kim loại bị quá nhiệt khi hàn.
- Giải pháp khắc phục: Đào tạo thợ gắn đá kỹ thuật sử dụng lực chính xác; nếu cần hàn lại, sử dụng kỹ thuật hàn Laser để tránh ảnh hưởng đến các viên đá lân cận.
3.3. Lỗi Nứt Vỡ Trong Quá Trình Hàn Nối
- Nguyên nhân: Kim loại bị ôxy hóa do không sử dụng chất trợ hàn (Flux) hoặc mối hàn quá cứng (High Temperature Solder).
- Giải pháp khắc phục: Đảm bảo bề mặt hàn sạch; sử dụng mối hàn có nhiệt độ chảy thấp hơn kim loại nền (Low-Temp Solder); hàn nhanh và chính xác.
4. Kiểm Soát Chất Lượng Chế Tác Toàn Diện
Áp dụng các biện pháp phòng ngừa và kiểm soát chất lượng chế tác ở mọi công đoạn.
4.1. Kiểm Tra Giai Đoạn Tạo Mẫu Sáp/Resin
- Phòng ngừa: Luôn kiểm tra file 3D Solid, Tạo sáp 3D trang sức phải không có các vết nứt hoặc lỗ hổng trước khi bó khuôn.
- Sử dụng kính lúp: Kiểm tra mẫu sáp/resin dưới kính lúp để phát hiện sớm các lỗi modeling hoặc in 3D.
4.2. Kiểm Tra Giai Đoạn Đúc Thô
- Kiểm tra ngoại quan: Sau khi tháo khuôn, kiểm tra sản phẩm đúc dưới kính lúp để xác định vị trí các lỗ hổng khi đúc và quyết định có nên đúc lại hay không.
- Kiểm tra trọng lượng: So sánh trọng lượng thực tế của kim loại thô với trọng lượng dự kiến của file CAD để phát hiện lỗi điền đầy.

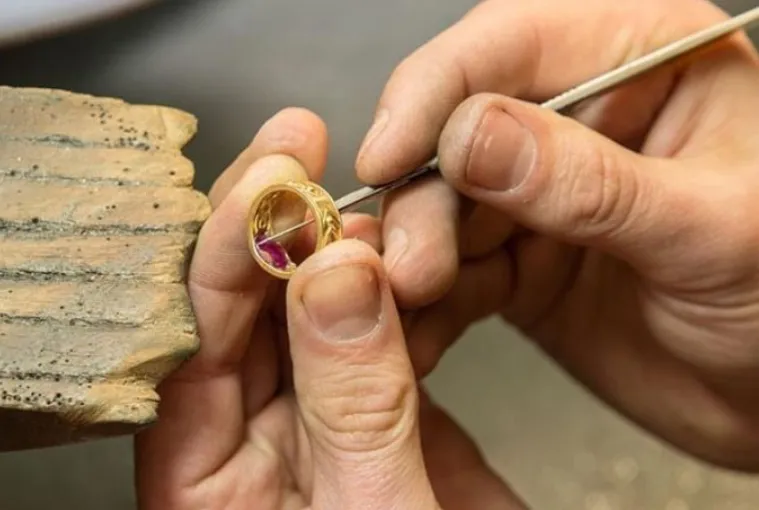

4.3. Kiểm Tra Giai Đoạn Hoàn Thiện
- Kiểm tra chấu và đá: Sau khi gắn đá và đánh bóng, kiểm tra lại tất cả các chấu để đảm bảo độ chắc chắn; sử dụng ánh sáng phân cực để phát hiện các vết nứt trên đá.
5. Áp Dụng Công Nghệ để Tối Ưu Hóa Khắc Phục Lỗi

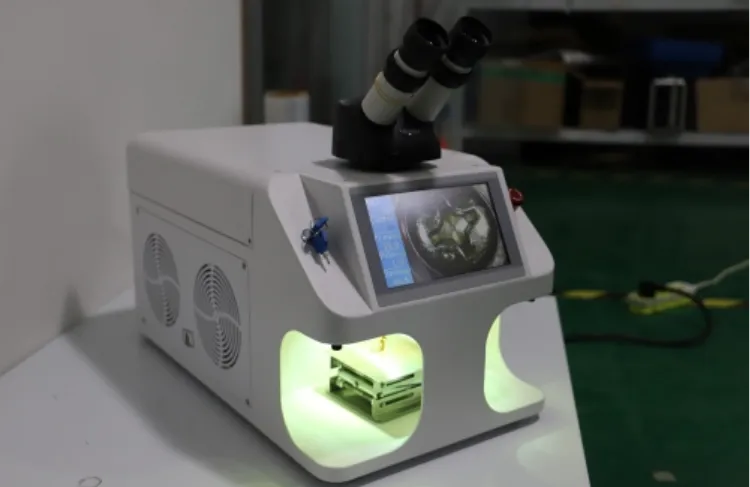

5.1. Vai trò của Hàn Laser
- Sửa chữa chính xác: Sử dụng máy hàn Laser để khắc phục gãy chấu nhẫn hoặc lấp các lỗ hổng khi đúc nhỏ mà không làm hỏng đá quý hoặc làm biến dạng sản phẩm.
- Khắc phục sai lệch kích thước: Hàn Laser được dùng để tăng/giảm size nhẫn một cách cục bộ và chính xác.
5.2. Máy Phân Tích XRF
- Kiểm tra chất lượng: Sử dụng máy XRF để phân tích thành phần kim loại và độ dày lớp mạ (mạ Rhodium, xi vàng trang sức), đảm bảo kiểm soát chất lượng chế tác vật liệu đầu vào và đầu ra.
Kinh Nghiệm Là Vàng
Việc đối phó với các lỗi đúc trang sức như lỗ hổng khi đúc, sai lệch kích thước hay tình trạng khắc phục gãy chấu nhẫn là một phần không thể thiếu của nghề kim hoàn. Kiểm soát chất lượng chế tác hiệu quả đòi hỏi sự kết hợp giữa kiến thức kỹ thuật sâu rộng, kinh nghiệm thực tiễn và sự hỗ trợ của các công nghệ hiện đại như hàn Laser. Làm chủ nghệ thuật xử lý sự cố sẽ giúp bạn duy trì chất lượng sản phẩm cao nhất, giảm chi phí sản xuất và xây dựng niềm tin vững chắc với khách hàng.
