Khắc Phục Lỗi Mesh Trang Sức

HỌC VIỆN CEZAN | Tin tức - sự kiện | Cập nhật: 14/11/2025

Trong lĩnh vực thiết kế trang sức 3D, đặc biệt là các mô hình hữu cơ, điêu khắc, hoặc phức tạp (ví dụ: mô hình người, động vật, hoa văn chạm trổ), kỹ thuật modeling dạng lưới (Mesh) là không thể thiếu. Tuy nhiên, các mô hình dạng Mesh thường tiềm ẩn nhiều lỗi mesh trang sức nghiêm trọng hơn mô hình Nurbs (dạng Surface) của Rhino/Matrix, dẫn đến thất bại trong quá trình in 3D và kỹ thuật đúc trang sức. Việc làm chủ ZBrush cho kim hoàn không chỉ dừng lại ở việc tạo hình mà còn bao gồm khả năng sửa lỗi modeling và chuyển đổi mô hình Mesh/Nurbs một cách nhuần nhuyễn, đảm bảo độ chính xác kỹ thuật cao nhất cho quá trình chế tác.

Bài viết chuyên sâu này cung cấp một hướng dẫn toàn diện về các lỗi mesh trang sức phổ biến nhất (Non-Manifold Edges, Holes, Reversed Normals) và chiến lược khắc phục chuyên nghiệp, tập trung vào sự kết hợp mạnh mẽ giữa ZBrush (Modeling) và Rhino (Kiểm tra & Chuẩn bị In). Chúng ta sẽ phân tích cách ZBrush tạo ra các mô hình phức tạp và cách sử dụng các công cụ tối ưu quy trình thiết kế CAD của Rhino để sửa lỗi modeling tự động và thủ công. Mục tiêu là trang bị cho thợ kim hoàn chuyên nghiệp kiến thức và kỹ năng tối ưu hóa thiết kế 3D để các file thiết kế phức tạp nhất cũng có thể chuyển đổi thành sản phẩm vật lý mà không gặp rủi ro lỗi đúc vàng do file hỏng.

1. Khái Niệm Lỗi Mesh Trang Sức và Tác Hại Trong Chế Tác

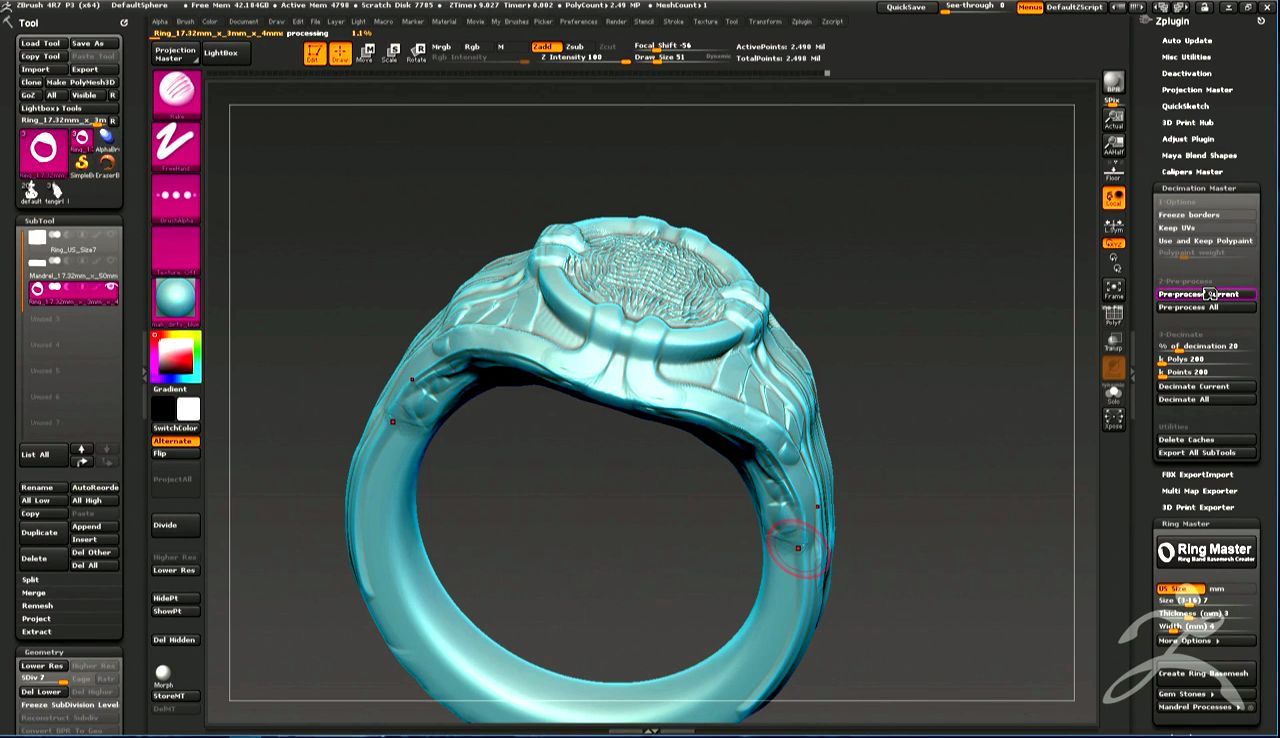

Nhu cầu việc làm của nghề thiết kế trang sức

Hiểu rõ bản chất của dạng lưới (Mesh) là bước đầu tiên để sửa lỗi modeling.

1.1. Sự Khác Biệt Giữa Mesh và Nurbs

- Nurbs (Rhino/Matrix): Phân tích mô hình Nurbs dựa trên các đường Curve và Surface toán học, ít lỗi hơn và dễ kiểm soát độ chính xác kỹ thuật.

- Mesh (ZBrush): Phân tích mô hình Mesh được tạo thành từ các mặt đa giác (Polygons), lý tưởng cho chi tiết điêu khắc, nhưng dễ phát sinh lỗi mesh trang sức (lỗi topo) nếu không được quản lý cẩn thận.

1.2. Tác Hại Của Lỗi Mesh Trong Quy Trình Chế Tác

- In 3D: Phân tích lỗi mesh trang sức (như Non-Manifold Edges) khiến phần mềm Slicer không thể tính toán vật liệu in chính xác, dẫn đến lỗi hỏng chi tiết hoặc thất bại hoàn toàn.

- Kỹ thuật đúc trang sức: Giải thích mô hình Mesh hỏng có thể gây ra lỗ hổng hoặc biến dạng trong quá trình tạo mẫu sáp và kỹ thuật đúc trang sức, dẫn đến lỗi đúc vàng và lãng phí kim loại chế tác kim hoàn.

2. Các Lỗi Mesh Trang Sức Thường Gặp và Nguyên Nhân

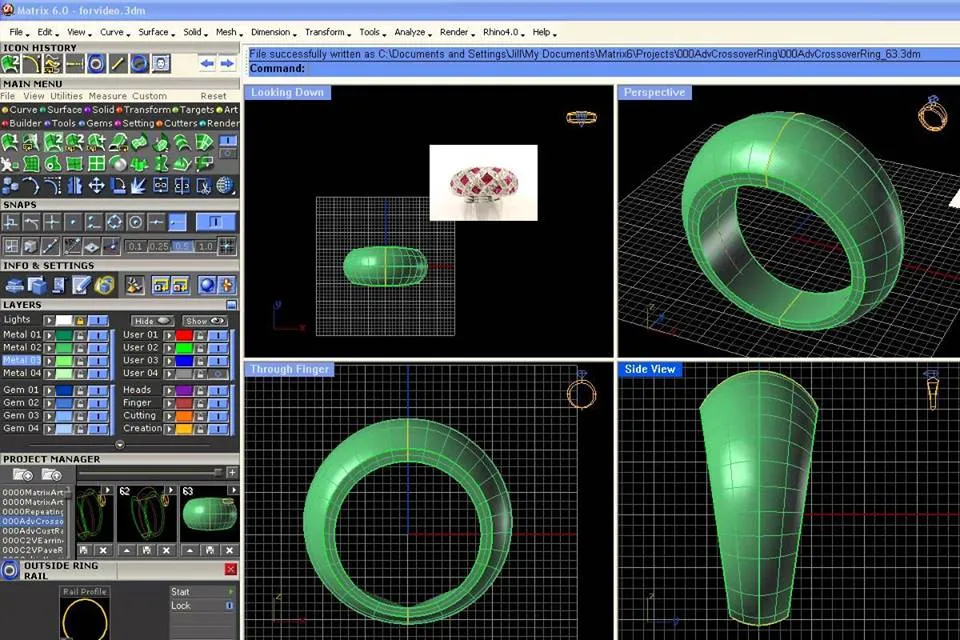

Vẽ 3D Trang Sức: Hướng Dẫn Toàn Diện Công Nghệ CAD/CAM

Nhận diện các loại lỗi mesh trang sức cụ thể để áp dụng phương pháp sửa lỗi modeling phù hợp.

2.1. Lỗi Lưới Không Khép Kín (Holes) và Bề Mặt Lộn Ngược (Reversed Normals)

- Holes (Lỗ hổng): Phân tích các lỗ hổng trên mô hình Mesh, thường xảy ra do quá trình hợp nhất (Boolean) hoặc điêu khắc bất cẩn trong ZBrush cho kim hoàn. Cần phải đóng lỗ để mô hình kín (Manifold).

- Reversed Normals: Giải thích lỗi Normals (hướng mặt đa giác) bị đảo ngược, khiến phần mềm in không thể xác định đâu là bên trong và bên ngoài của vật thể 3D.

2.2. Lỗi Cạnh Không Đa Dạng (Non-Manifold Edges)

- Non-Manifold Edges: Phân tích lỗi phức tạp nhất, nơi một cạnh được chia sẻ bởi nhiều hơn hai mặt đa giác. Đây là nguyên nhân hàng đầu gây lỗi in 3D và cần sửa lỗi modeling thủ công hoặc bằng lệnh chuyên dụng.

- Bad Triangles/Topology: Phân tích các tam giác quá dài hoặc quá nhọn có thể gây ra biến dạng hoặc không thể tái tạo chính xác chi tiết trong quá trình in và đúc.

3. Khắc Phục Lỗi Mesh Bằng ZBrush Cho Kim Hoàn

Vẽ 3D Trang Sức: Hướng Dẫn Toàn Diện Công Nghệ CAD/CAM

ZBrush cung cấp các công cụ sửa lỗi modeling mạnh mẽ trong quá trình điêu khắc.

3.1. Sửa Lỗi Tự Động Bằng Dynamesh và Decimation Master

- Dynamesh: Hướng dẫn thợ kim hoàn sử dụng Dynamesh trong ZBrush cho kim hoàn để hợp nhất các chi tiết, tự động vá lỗ hổng và tạo ra Topo mới, khép kín.

- Decimation Master: Phân tích công cụ giảm số lượng Polygons, giúp tối ưu quy trình thiết kế CAD và giảm dung lượng file mà vẫn giữ được chi tiết điêu khắc, cần thiết trước khi chuyển sang Rhino.

3.2. Sửa Lỗi Thủ Công Bằng ZModeler và Close Holes

- Close Holes: Hướng dẫn sử dụng công cụ đóng lỗ chuyên biệt trong ZBrush để vá các lỗ hổng lớn.

- ZModeler: Hướng dẫn sử dụng ZModeler để thao tác thủ công trên các cạnh hoặc mặt đa giác cụ thể, giúp chỉnh sửa lỗi Topology khó khăn nhất.

4. Kiểm Tra và Chuẩn Bị File Cuối Cùng Bằng Rhino

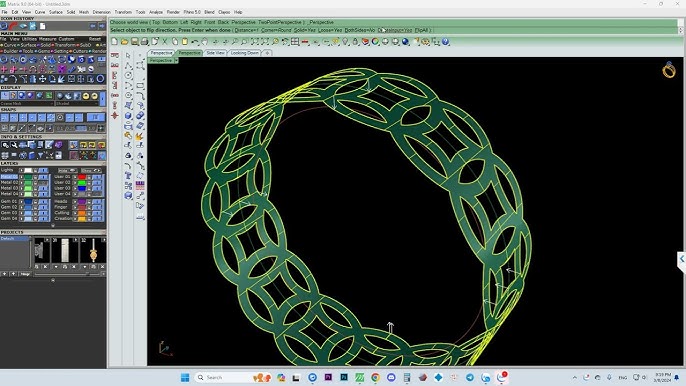

VẼ 3D NHẪN ĐỒNG TIỀN

Rhino là công cụ kiểm tra và chuyển đổi không thể thiếu.

4.1. Chuyển Đổi Mesh Sang Nurbs và Ngược Lại

- Nhập file STL và Kiểm tra: Hướng dẫn nhập file Mesh (STL/OBJ) từ ZBrush vào Rhino và sử dụng lệnh Check hoặc MeshRepair để xác định các lỗi mesh trang sức còn sót lại.

- Công cụ Khắc phục Rhino: Hướng dẫn sử dụng lệnh UnifyNormals để sửa lỗi Normals đảo ngược và FillMeshHoles để vá lỗ hổng.

4.2. Tối Ưu Hóa Thiết Kế 3D và Xuất File In

- Chuẩn bị in: Hướng dẫn thợ kim hoàn kiểm tra độ dày tối thiểu và tính toán tính toán trọng lượng kim loại cuối cùng trong Rhino.

- Xuất file STL: Phân tích các thông số xuất file STL lý tưởng cho công nghệ in 3D trang sức (ví dụ: Độ phân giải cao, Tolerance thấp), đảm bảo mô hình đã tối ưu hóa thiết kế 3D cho máy in.

5. Giá Trị Cốt Lõi và Định Vị Học Viện Kỹ Thuật Modeling

Làm chủ kỹ thuật Mesh phức tạp là yếu tố dẫn đầu ngành kim hoàn sáng tạo.

5.1. Liên Kết Modeling và Kỹ Thuật Chế Tác Kim Hoàn

- Kiểm soát rủi ro: Phân tích việc sửa lỗi modeling chuyên nghiệp giúp giảm thiểu rủi ro lỗi đúc vàng, lãng phí kim loại chế tác kim hoàn, và chi phí chế tác phát sinh do làm lại.

- Độ bền và tuổi thọ của trang sức: Đảm bảo tối ưu hóa thiết kế 3D Mesh (đặc biệt là độ dày) để sản phẩm cuối cùng có độ bền và tuổi thọ của trang sức cao.

5.2. Chương Trình Học Nghề Kim Hoàn ZBrush/Rhino

- Giáo trình dạy nghề kim hoàn: Đặt Học viện là nơi cung cấp chương trình học nghề kim hoàn chuyên sâu về phần mềm thiết kế trang sức 3D phức tạp, bao gồm các khóa học về ZBrush cho kim hoàn, sửa lỗi modeling và tối ưu quy trình thiết kế CAD tích hợp, giúp học viên đạt chứng chỉ nghề kim hoàn uy tín và dẫn đầu ngành kim hoàn.

Khắc Phục Lỗi Mesh – Đảm Bảo Sự Tinh Xảo

Khả năng nhận diện và sửa lỗi modeling trong các mô hình dạng Mesh là kỹ năng bắt buộc đối với thợ kim hoàn thiết kế trang sức điêu khắc phức tạp. Việc làm chủ ZBrush cho kim hoàn kết hợp với các công cụ kiểm tra của Rhino cho phép bạn biến các thiết kế hữu cơ, giàu chi tiết thành các file sẵn sàng in 3D hoàn hảo, đảm bảo độ chính xác kỹ thuật và giảm thiểu chi phí chế tác do lỗi. Học viện cam kết trang bị cho bạn kiến thức chuyên môn này, giúp bạn tự tin tối ưu hóa thiết kế 3D và dẫn đầu ngành kim hoàn sáng tạo.

Đăng ký ngay
