Trong quy trình thiết kế trang sức 3D, kỹ thuật modeling trang sức chính xác là cầu nối trực tiếp giữa ý tưởng thiết kế trang sức và thành công của khâu chế tác. Việc làm chủ các thao tác dựng hình căn bản như vẽ ổ chấu (Prongs), dây đai (Shank) và tối ưu file stl trang sức không chỉ đảm bảo độ chính xác kỹ thuật mà còn quyết định độ bền và tuổi thọ của trang sức. Các lỗi nhỏ trong modeling, đặc biệt là các lỗi "non-manifold" hoặc "hở bề mặt", thường dẫn đến lỗi file in 3D và thất bại trong quy trình đúc, gây lãng phí chi phí chế tác và thời gian của thợ kim hoàn.
Bài viết chuyên sâu và thực tế này sẽ hướng dẫn chi tiết từng bước kỹ thuật modeling trang sức căn bản, tập trung vào việc áp dụng các lệnh CAD chuyên dụng (Rhino/Matrix) để tạo ra các cấu trúc trang sức hoàn hảo. Chúng ta sẽ phân tích cách dựng hình ổ chấu (Bezel, Prongs) sao cho phù hợp với giác cắt đá quý, cách tính toán độ dày dây đai để đảm bảo tiêu chuẩn chất lượng vàng, và các phương pháp kiểm tra/sửa chữa mô hình để tối ưu file stl trang sức trước khi chuyển sang công đoạn in 3D trang sức. Nắm vững kỹ thuật modeling trang sức này là điều kiện tiên quyết cho bất kỳ ai học vẽ trang sức 3D và muốn dẫn đầu ngành kim hoàn bằng chuyên môn vững chắc.
1. Kỹ Thuật Modeling Dây Đai (Shank): Nền Tảng Cấu Trúc Trang Sức
Dây đai là khung xương của nhẫn, đòi hỏi kỹ thuật modeling trang sức chính xác về hình học và kích thước.
1.1. Dựng Hình và Kích Thước Tiêu Chuẩn
- Vẽ đường cong: Hướng dẫn sử dụng lệnh "Curve" và "Arc" để vẽ đường cong dây đai theo kích thước tay (Ring Size) và hình dạng (D-shape, Flat, Dome), đảm bảo độ tròn hoàn hảo.
- Độ dày tối thiểu: Phân tích tiêu chuẩn chất lượng vàng về độ dày tối thiểu ($1.5\text{mm}$ cho đáy, $1.8\text{mm}$ cho vai) để đảm bảo độ bền và tuổi thọ của trang sức và tránh biến dạng sau đánh bóng kim hoàn.

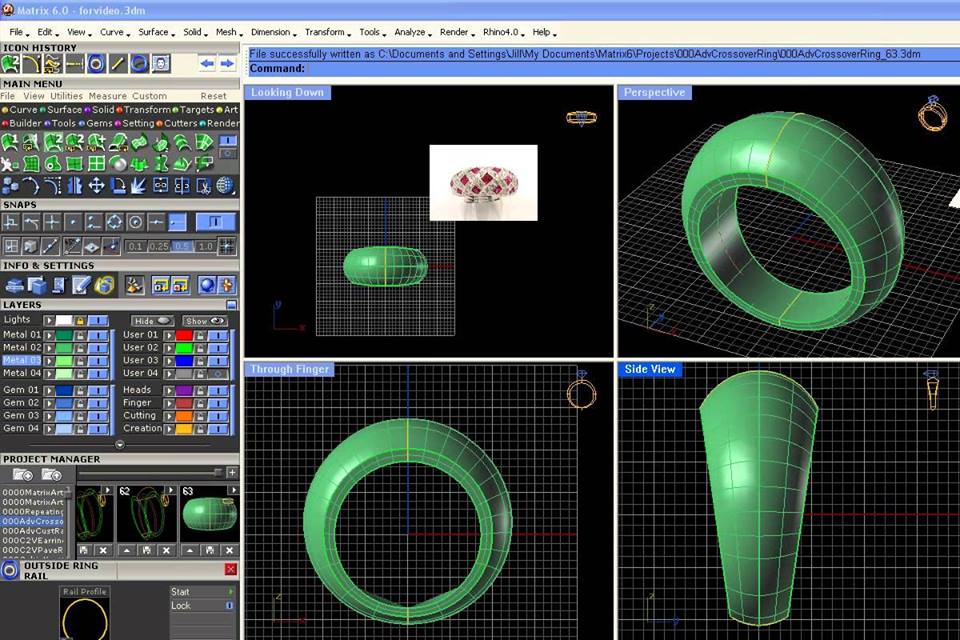

1.2. Thao Tác Chuyển Đổi Mặt Cắt (Sweep and Rail)
- Kỹ thuật Modeling: Hướng dẫn sử dụng lệnh Sweep (ví dụ: Sweep1 hoặc Sweep2 trong Rhino/Matrix) để tạo khối dây đai bằng cách chạy mặt cắt (Profile) dọc theo đường ray (Rail), đảm bảo sự liền mạch của cấu trúc trang sức.
- Độ chính xác kỹ thuật: Phân tích cách kiểm soát các điểm điều khiển (Control Points) để duy trì hình dạng và độ chính xác kỹ thuật của dây đai.
2. Kỹ Thuật Modeling Ổ Chấu (Setting): Đảm Bảo An Toàn Cho Đá Quý
Ổ chấu là thành phần quan trọng nhất, nơi đá quý được giữ an toàn, đòi hỏi kỹ thuật modeling trang sức rất cao.
2.1. Vẽ Chấu Đơn Giản (Prongs) và Bezel
- Tính toán kích thước: Hướng dẫn tính toán chiều cao và độ dày của chấu (Prongs) dựa trên kích thước và giác cắt đá quý (Round, Princess, Emerald Cut), đảm bảo phần chấu đủ kim loại để thợ kim hoàn gọt và bóp vào đá (kỹ thuật gắn đá trang sức).
- Vẽ Bezel: Hướng dẫn dựng hình ổ chấu viền (Bezel Setting) bằng lệnh Offset và Extrude, đảm bảo độ nghiêng và độ dày phù hợp để bao bọc đá quý.
2.2. Kỹ Thuật Modeling Pave và Channel Setting
- Modeling Pave: Hướng dẫn sử dụng các công cụ Pave tự động (trong Matrix) hoặc kỹ thuật dựng lưới và đặt đá thủ công (trong Rhino), tập trung vào khoảng cách giữa các đá và chiều sâu lỗ đá.
- Modeling Channel: Hướng dẫn tạo kênh (Channel) với thành kênh có độ dày đồng đều và bề mặt phẳng hoàn hảo, là thách thức lớn trong kỹ thuật modeling trang sức phức tạp.
3. Tối Ưu Lỗi File In 3D và Vấn Đề Non-Manifold
Lỗi file in 3D là rào cản lớn nhất giữa thiết kế và chế tác.
3.1. Nguyên Nhân và Nhận Dạng Lỗi Non-Manifold
- Lỗi Modeling: Phân tích các nguyên nhân phổ biến gây ra lỗi file in 3D (ví dụ: bề mặt hở, chồng chéo hình học, đa diện không được định hướng) khi học vẽ trang sức 3D.
- Nhận dạng: Hướng dẫn sử dụng các lệnh kiểm tra (ví dụ: ShowEdges, Check trong Rhino) để xác định các cạnh hở (Naked Edges) và các vùng lỗi non-manifold.
3.2. Kỹ Thuật Sửa Lỗi Mô Hình
- Sửa bề mặt: Hướng dẫn sử dụng lệnh Unjoin, Explode và Join kết hợp với FilletEdge hoặc BlendSrf để sửa chữa và vá các bề mặt hở, biến mô hình hở thành khối đặc (Solid).
- Solid Modeling: Nhấn mạnh tầm quan trọng của việc đảm bảo mô hình cuối cùng là một "Polysurface đóng kín" (Closed Polysurface) trước khi xuất file.
4. Tối Ưu File STL Trang Sức Cho Công Đoạn In 3D
Tối ưu file stl trang sức là bước cuối cùng để tránh lỗi file in 3D và giảm chi phí chế tác.
4.1. Độ Phân Giải Lưới (Mesh Resolution)
- Kỹ thuật tối ưu: Hướng dẫn cách điều chỉnh cài đặt Mesh (ví dụ: Mesh Settings trong Rhino/Matrix) để cân bằng giữa độ mịn của mô hình (độ phân giải cao) và kích thước file (tránh quá lớn gây lỗi file in 3D).
- Tính toán dung sai: Phân tích cách dung sai (Tolerance) của file STL ảnh hưởng đến độ chính xác kỹ thuật của sản phẩm in 3D trang sức và cách điều chỉnh nó.
4.2. Chuẩn Bị Mẫu Sáp cho Đúc (Sprue Placement)
- Thêm cây đúc: Hướng dẫn kỹ thuật modeling trang sức thêm các cây đúc (Sprue) vào mô hình CAD ở các vị trí chiến lược (thường là điểm dày nhất) để đảm bảo dòng chảy kim loại tốt nhất trong quá trình đúc, giảm thiểu chi phí chế tác do đúc thất bại.
- Kiểm tra trọng lượng: Thực hiện kiểm tra trọng lượng cuối cùng của mô hình để đảm bảo không có sai số lớn.
5. Áp Dụng Kỹ Thuật Modeling Trong Thực Tế Chế Tác
Kỹ thuật modeling trang sức phải liên kết với kinh nghiệm thợ kim hoàn.
5.1. Liên Kết với Kỹ Thuật Chế Tác Kim Hoàn
- Gắn đá trang sức: Phân tích cách kỹ thuật modeling trang sức cần tính đến tay nghề thợ kim hoàn khi thiết kế chấu (ví dụ: chấu dày hơn cho thợ mới).
- Tái mạ Rhodium trang sức: Hướng dẫn kỹ thuật modeling trang sức các khu vực cần xi mạ (ví dụ: vàng trắng) để dễ dàng thao tác sau này.
5.2. Định Vị Học Viện Dẫn Đầu
- Đào tạo thực tế: Đặt Học viện là nơi cung cấp chương trình học nghề kim hoàn không chỉ về học vẽ trang sức 3D mà còn về kỹ thuật modeling trang sức thực tế, giúp học viên giải quyết triệt để lỗi file in 3D và dẫn đầu ngành kim hoàn bằng độ chính xác kỹ thuật cao.
Modeling Hoàn Hảo, Chế Tác Hoàn Hảo
Làm chủ kỹ thuật modeling trang sức căn bản, từ việc dựng hình ổ chấu đến tối ưu file stl trang sức, là yếu tố sống còn trong quy trình thiết kế trang sức 3D hiện đại. Khả năng phát hiện và sửa chữa triệt để lỗi file in 3D là minh chứng cho độ chính xác kỹ thuật và chuyên môn cao của thợ kim hoàn kỹ thuật số. Học viện cam kết trang bị cho bạn kiến thức và công cụ để tạo ra các mô hình 3D không chỉ đẹp về ý tưởng thiết kế trang sức mà còn hoàn hảo về mặt kỹ thuật, đảm bảo thành công trong mọi công đoạn chế tác.
